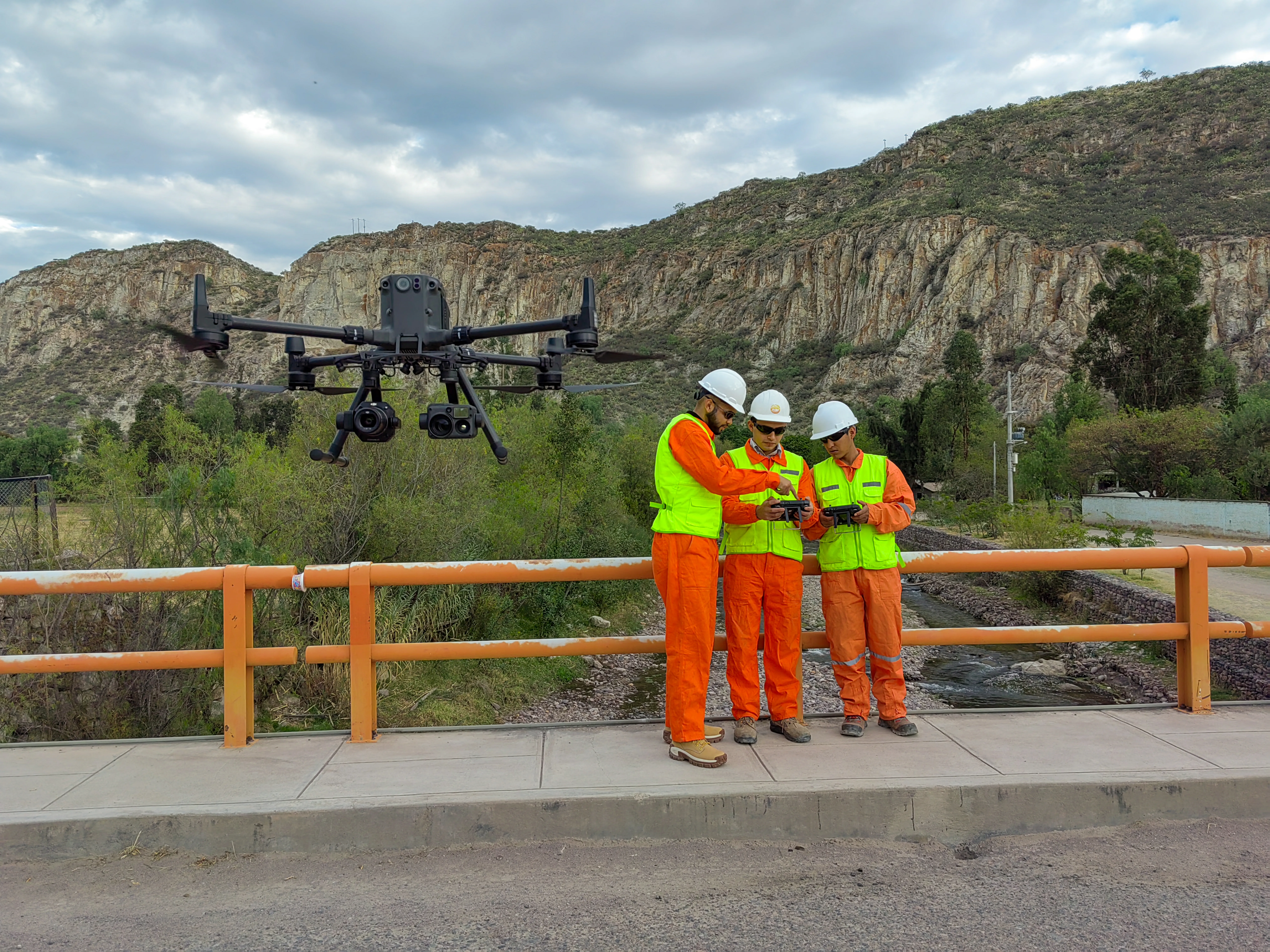

La tecnología LIDAR, se viene implementado en muchos rubros con mayor afluencia en minas y obras civiles, puesto que brinda una precisión muy buena y amplia información, que con los drones industriales se suele perder cierta información.
Pero ¿Qué hace esta tecnología tan especial?, pues empecemos definiendo que es significan LIDAR (Light Detection and Ranging o Laser Imaging Detection and Ranging) por sus siglas en inglés, es una tecnología con emisión de láser. Pero ¿Cómo estos sensores nos sirven para realizar trabajos con drones? Pues hablemos de cómo funciona esta tecnología. Es necesario destacar que existen diferentes marcas con múltiples características de sensores LIDAR, lo realmente relevante es la cantidad de ecos. Definamos los “ecos” como los retornos del sensor, en pocas palabras el tiempo que demora un láser en salir del sensor, tocar un punto en la superficie y retornar nuevamente.
Estos sensores pueden generar más de un retorno por impulso, estos láseres pueden ser utilizados o ignorados. Los pulsos que viajan con dirección a la superficie que se desee estudiar, con una velocidad conocida, que es la velocidad de la luz, una vez que se tope con algún punto u objeto, el mismo realizará un rebote, este lo capta de regreso el sensor, guarda la información de ese punto, como el ángulo y el tiempo que le tomó regresar.

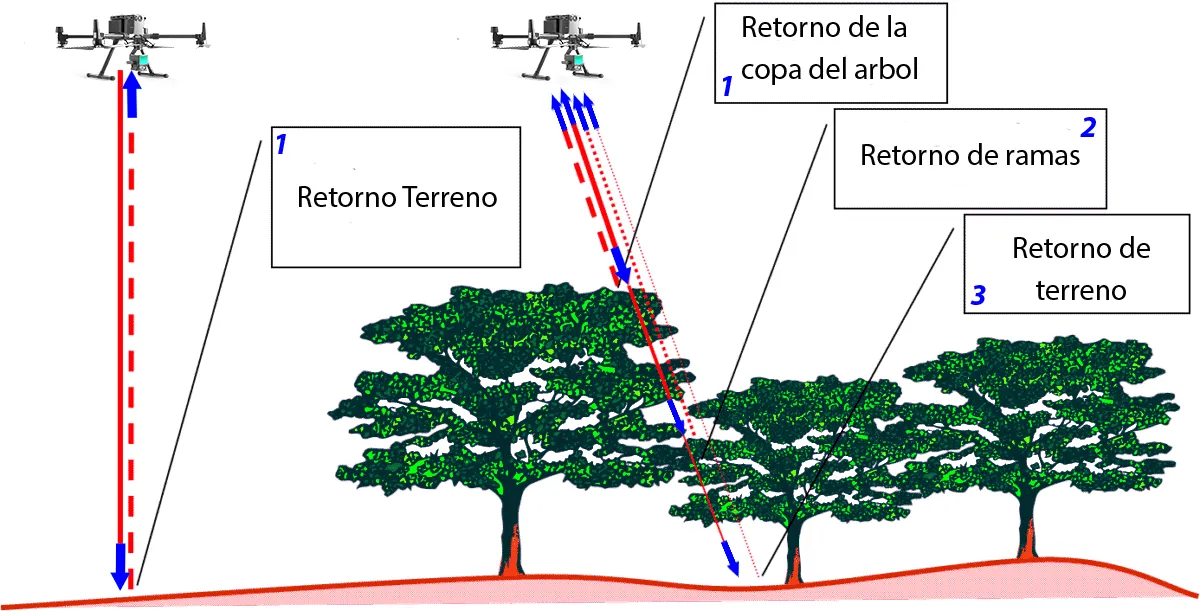

El comportamiento de los rayos láser, varían de acuerdo con las características del objeto que encuentre:
En una superficie sólida (Edificios, suelos, etc.), el rayo puede rebotar sin ningún problema y retornar.
En el agua, su comportamiento es totalmente diferente, en estos casos el rayo es absorbido rápidamente y no retorna, por lo tanto, el sensor no puede captar alguna información.
En vegetación, el láser choca con la copa del árbol, en ese momento parte del rayo vuelo al sensor, mientras que la otra parte atraviesa la vegetación llegando a la superficie y vuelve al sensor, y así guarda la información del primer punto y del último.
Una vez el drone haya barrido el área de interés con el sensor indicado, es momento de realizar el postproceso, y es así donde se ven los asombrosos resultados de esta maravillosa tecnología. Y qué ventajas tiene la tecnología LIDAR frente a otras técnicas, son las siguientes.
La inclusión de las aeronaves no tripuladas a la industria presenta numerosas ventajas, entre las que destacan:
Todos los datos recolectados son registrados numéricamente.
El láser es un sensor activo, por ende, no requiere de condiciones ambientales ideales, como luz del día y demás factores.
Al ser una tecnología de muestreo aéreo, la información es precisa y rápida.
El procesado automático permite aumentar la velocidad de los análisis.
La nube de puntos generada es de alta precisión, por lo que, permite a los usarlos realizar planificación y en trabajos detallados de ingeniería.
Se pueden obtener datos de sitios con dificultad de acceso, o ambientes sensibles.
Al tratarse de datos digitales pueden ser utilizados para generar vistas muy distintas.
Los datos generados de elevaciones en LiDAR son más denso que en los métodos tradicionales.
Permite cartografiar atributos lineales y estrechos, incluyendo el diseño, planificación y cartografiado de carreteras, la planificación y diseño de los corredores y de las propias torres de líneas eléctricas, el análisis de la erosión costera, el manejo de estas zonas, el análisis de los recursos hídricos, el manejo de redes de tuberías, etc.
Facilita la obtención de cartografía de la superficie terrestre en áreas vegetadas o forestadas, dado que un solo pulso es capaz de penetrar entre la vegetación y alcanzar el terreno.
En un levantamiento LiDAR realizado con un drone, se pueden generar varios tipos de entregables según las necesidades y objetivos del proyecto. Algunos de los entregables comunes incluyen:

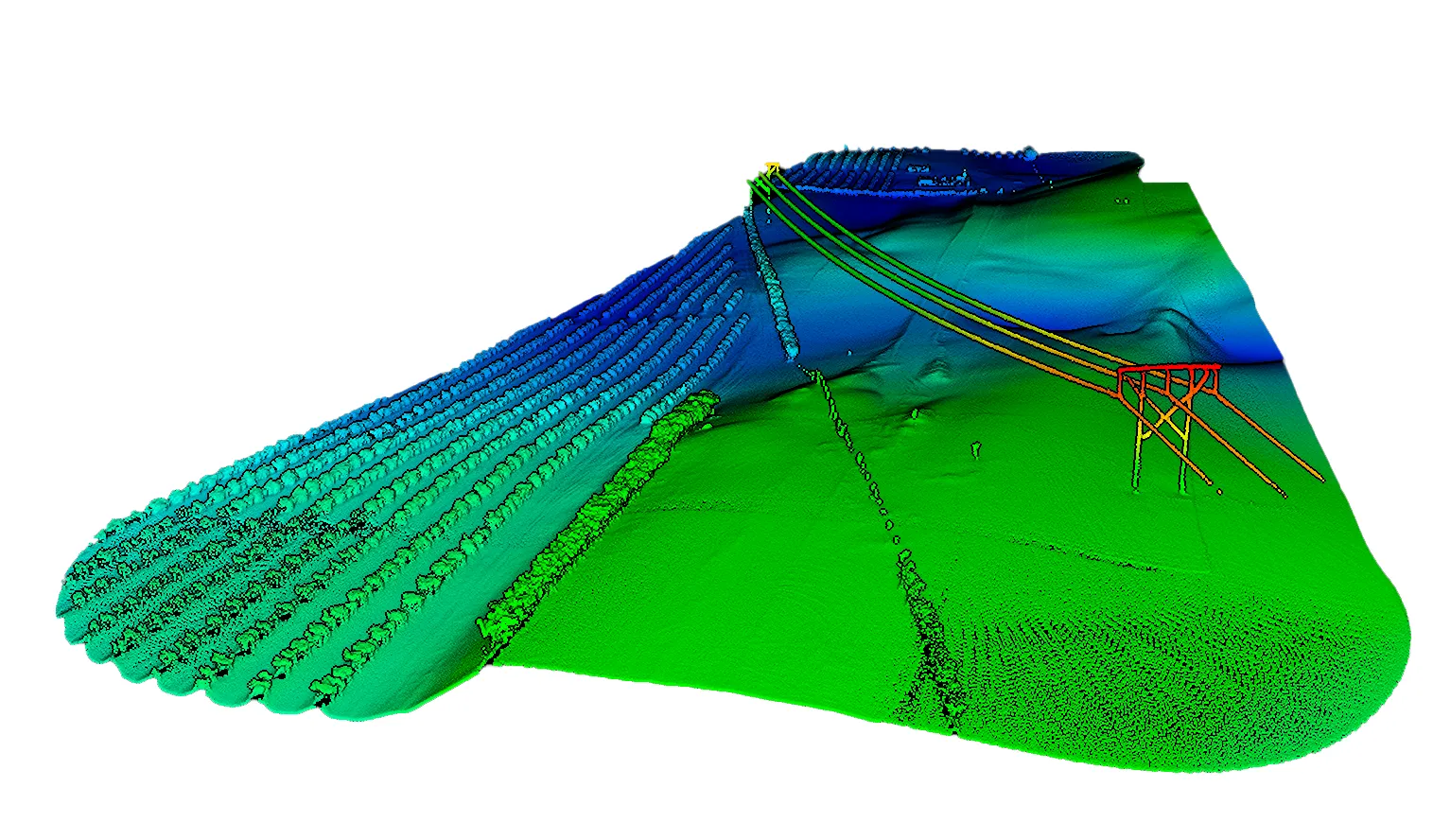

Nube de Puntos LiDAR:
Es el resultado principal de un levantamiento LiDAR. Consiste en una gran cantidad de puntos 3D georreferenciados que representan la superficie terrestre y los objetos en ella. Esta nube de puntos puede utilizarse para generar varios otros productos.

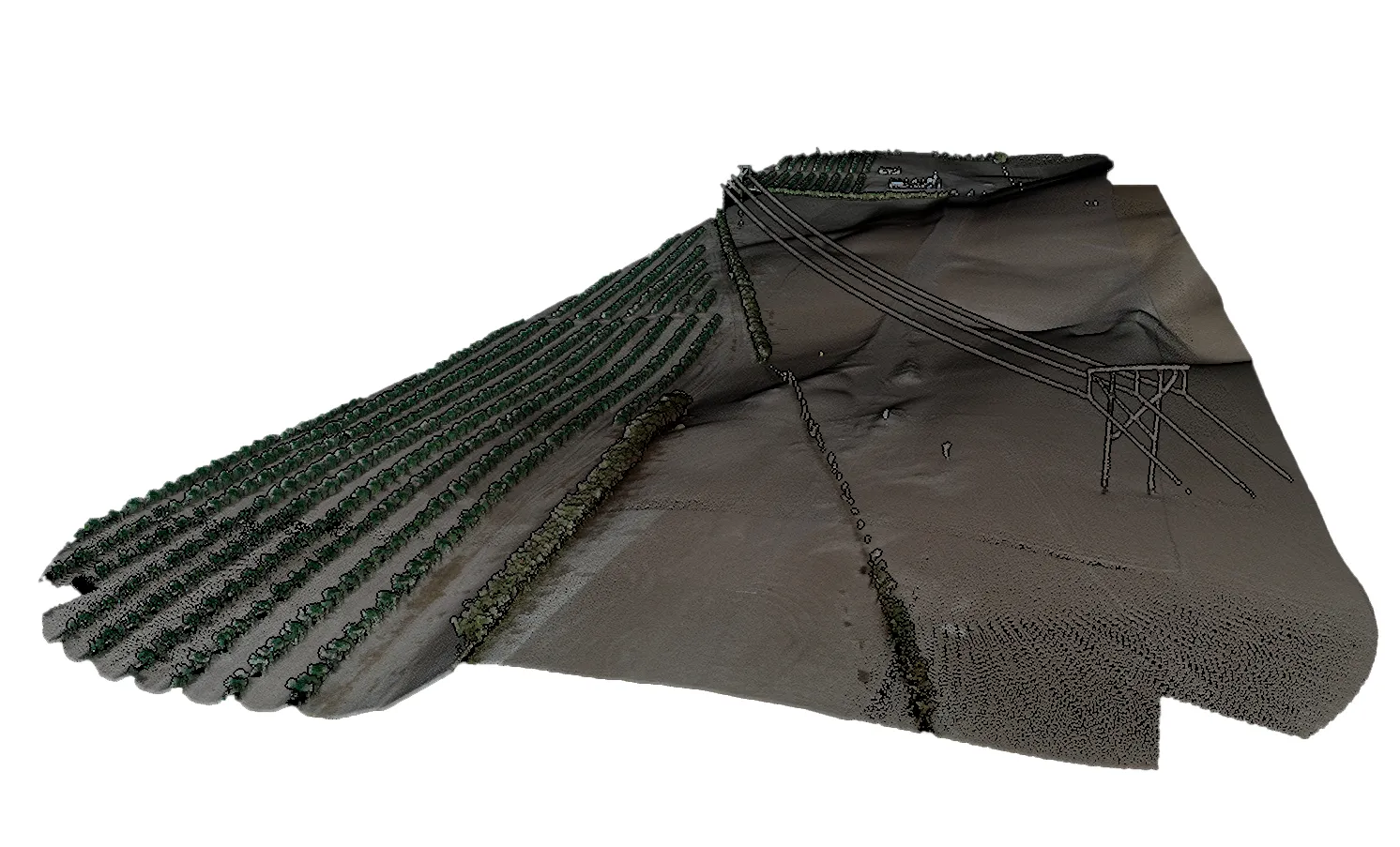

Modelo Digital del Terreno (MDT) y Modelo Digital de Superficie (MDS):
A partir de la nube de puntos LiDAR, se pueden generar modelos digitales que representan la topografía del terreno (MDT) y la superficie de la vegetación y objetos (MDS).
Modelo de Elevación del Terreno (DEM) y Modelo de Elevación de la Superficie (DSM):
Estos modelos son similares a los MDT y MDS, pero pueden incluir elementos como edificios y árboles. El DEM representa la elevación del terreno, mientras que el DSM incluye la elevación de la superficie, incluidos los objetos presentes.
Modelo de Canopy (Modelo de Dosel):
Este modelo muestra la altura y estructura de la vegetación, lo que puede ser útil para estudios de cobertura vegetal y análisis de vegetación.
Modelo de Intensidad de Retorno:
Representa la intensidad de la señal de retorno LiDAR. Puede proporcionar información sobre la reflectividad de diferentes objetos en la superficie.
Curvas de Nivel:
Derivadas de los modelos digitales, estas líneas conectan puntos con la misma elevación en el terreno, lo que facilita la visualización de la topografía.

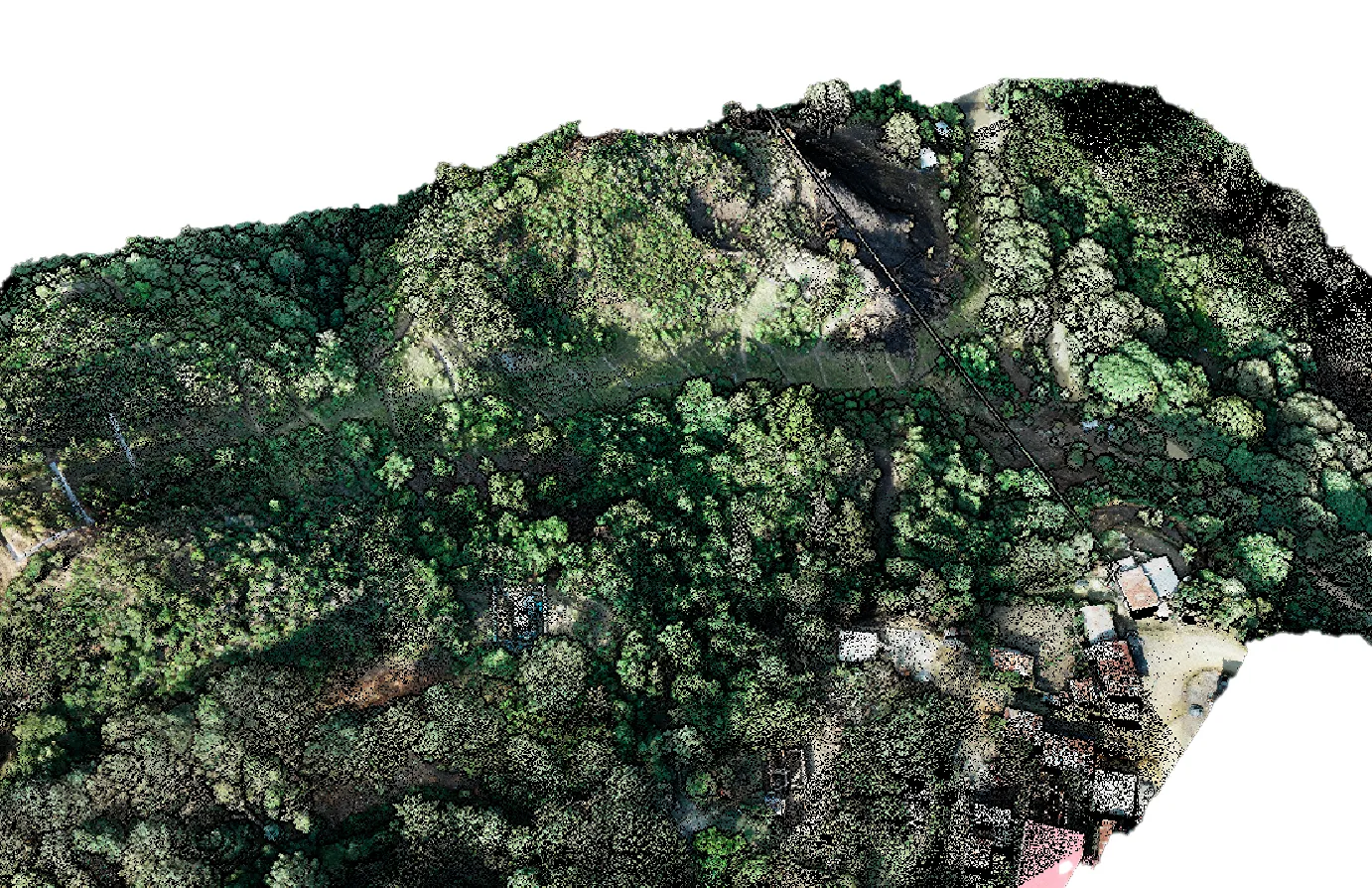

Ortofotografías LiDAR:
Estas imágenes aéreas se generan combinando la información LiDAR con imágenes capturadas por la cámara a bordo del drone. Son georreferenciadas y corregidas geométricamente para representar la superficie con mayor precisión.
Análisis de Cambios:
Al comparar levantamientos LiDAR de diferentes momentos en el tiempo, es posible identificar cambios en la topografía o en la altura de los objetos.
Clasificación de Objetos:
Mediante algoritmos de clasificación, es posible categorizar los puntos LiDAR en diferentes clases, como terreno, vegetación, edificios, etc.
Informe y Análisis:
Además de los datos visuales, un informe detallado que explique los resultados, metodologías y conclusiones puede ser un entregable importante.
Es importante tener en cuenta que los entregables pueden variar según las especificaciones del proyecto y la tecnología utilizada. Los profesionales en el campo del mapeo y la topografía LiDAR pueden adaptar los entregables según las necesidades del cliente.
La fotogrametría con drones se ha vuelto una herramienta valiosa en la industria de la geomática. Los drones equipados con cámaras de alta resolución pueden tomar imágenes aéreas y generar modelos tridimensionales precisos del terreno y los objetos.
Geodrone ofrece servicios profesionales de fotogrametría con drones que combinan tecnología avanzada y experiencia en el campo para producir resultados precisos y confiables. La compañía se especializa en el uso de drones y software de fotogrametría para producir modelos 3D y mapas detallados para aplicaciones en diversos sectores, incluyendo construcción, ingeniería, agricultura y medio ambiente.
La fotogrametría con drones se utiliza en una variedad de aplicaciones, incluyendo:
Inspección de estructuras: Los drones pueden utilizarse para inspeccionar puentes, presas, torres de transmisión de energía y otros tipos de estructuras de manera segura y eficiente.
Cartografía y topografía: Los drones pueden utilizarse para recopilar datos topográficos precisos y generar mapas detallados del terreno.
Aplicaciones agrícolas: Los drones pueden utilizarse para analizar los cultivos y recopilar datos sobre la salud de las plantas, la densidad de la vegetación y la productividad.
Construcción: Los drones pueden utilizarse para supervisar proyectos de construcción y para generar modelos 3D de edificios y estructuras.
En un proyecto de fotogrametría con drones, se pueden generar diversos tipos de entregables según los objetivos y las necesidades del proyecto.
Algunos de los entregables comunes en la fotogrametría con drones son:
Ortofotografías:
Estas son imágenes aéreas rectificadas y corregidas geométricamente para eliminar las distorsiones causadas por la perspectiva y la topografía. Son mapas precisos y detallados que pueden utilizarse para mediciones y análisis.
Modelos Digitales del Terreno (MDT) y Modelos Digitales de Superficie (MDS):
Estos modelos se generan a partir de la información de las imágenes aéreas y representan la topografía del terreno (MDT) y la superficie de los objetos y vegetación (MDS).
Nube de Puntos:
A partir de las imágenes capturadas, se pueden generar nubes de puntos 3D que representan la superficie y los objetos. Estas nubes de puntos pueden utilizarse para crear modelos 3D y realizar mediciones precisas.
Modelos 3D:
A partir de las nubes de puntos y las imágenes capturadas, se pueden crear modelos 3D detallados de la superficie y los objetos presentes en el área de estudio.
Modelos de Elevación:
Estos modelos representan las elevaciones del terreno y los objetos presentes en el área. Pueden incluir características como edificios, árboles y otros elementos.
Curvas de Nivel:
Derivadas de los modelos de elevación, estas líneas conectan puntos con la misma elevación en el terreno, lo que facilita la visualización de la topografía y las características del terreno.
Ortofotografías LiDAR:
Estas imágenes aéreas se generan combinando la información LiDAR con imágenes capturadas por la cámara a bordo del drone. Son georreferenciadas y corregidas geométricamente para representar la superficie con mayor precisión.
Mapas de Cambios:
Al comparar imágenes aéreas tomadas en diferentes momentos, se pueden identificar cambios en la superficie y los objetos, lo que puede ser útil para seguimiento y análisis.
Análisis de Volumen:
Utilizando modelos 3D y datos de elevación, es posible calcular volúmenes de tierra, excavaciones o rellenos en un área determinada.
Mapas de Cobertura Vegetal:
La fotogrametría con drones también puede utilizarse para generar mapas detallados de la cobertura vegetal, identificando especies y densidades.
10. Informe y Análisis:
Al igual que en otros tipos de proyectos, es importante proporcionar un informe detallado que explique los métodos, los resultados y las conclusiones del proyecto de fotogrametría.
Recuerda que los entregables pueden variar según las especificaciones del proyecto y la tecnología utilizada. Los profesionales en el campo de la fotogrametría adaptarán los entregables según las necesidades del cliente y los objetivos del proyecto.

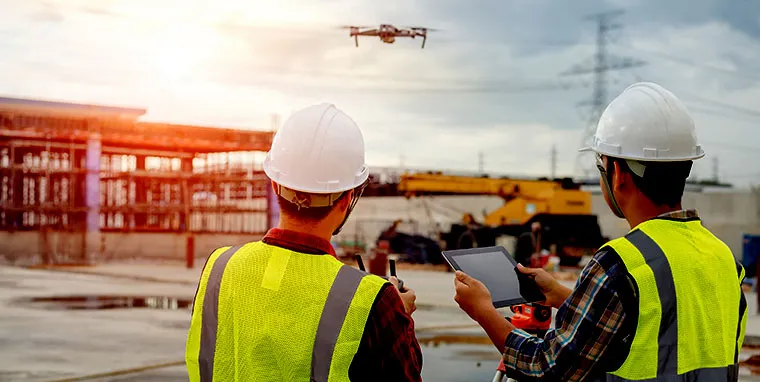

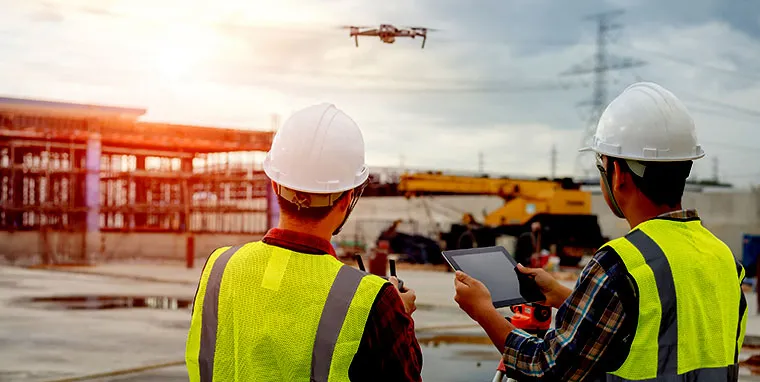

Los drones han revolucionado la forma en que se supervisan las obras de construcción. La tecnología de drones permite una visualización detallada y actualizada del progreso de una obra en tiempo real, lo que resulta en una mejor planificación, una mayor eficiencia y una reducción en costos.
Geodrone cuenta con un equipo altamente capacitado y experimentado en el uso de drones para la supervisión de obras. La compañía utiliza tecnología de vanguardia y software de análisis de datos avanzado para garantizar resultados precisos y confiables. Con su experiencia en el sector de la ingeniería civil y su compromiso con la excelencia, Geodrone es una excelente opción para las empresas que buscan una solución de seguimiento de obras eficiente y confiable.
Geodrone, con más de 14 años de experiencia en el sector de la ingeniería civil, ofrece servicios de seguimiento de obras con drones. Aquí están algunos de los usos más comunes de los drones en la supervisión de obras:

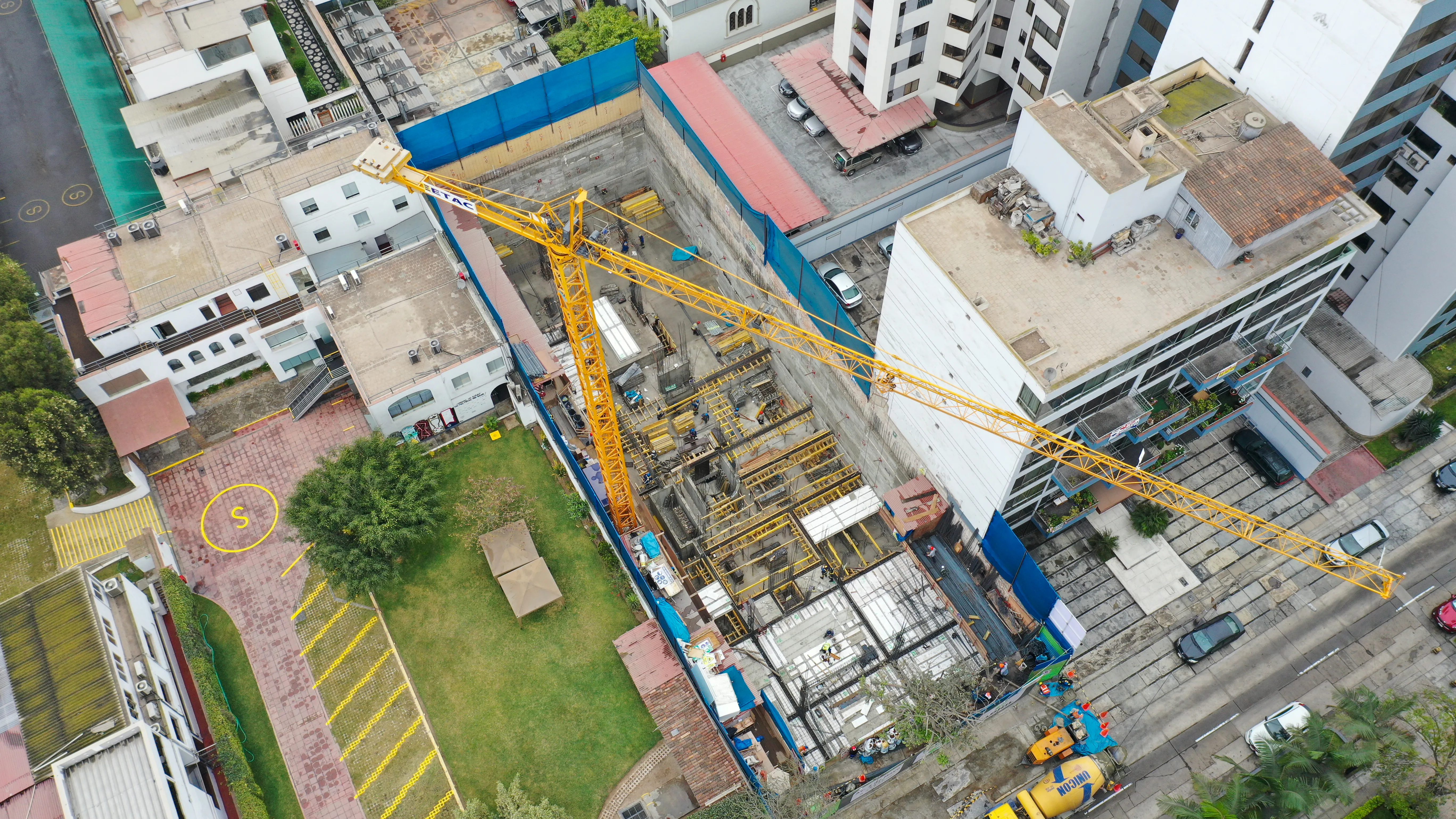

Monitoreo de avance: Los drones pueden utilizarse para tomar imágenes y videos aéreos de la obra en progreso, lo que permite a los ingenieros y contratistas monitorear el avance de la obra de manera más eficiente.

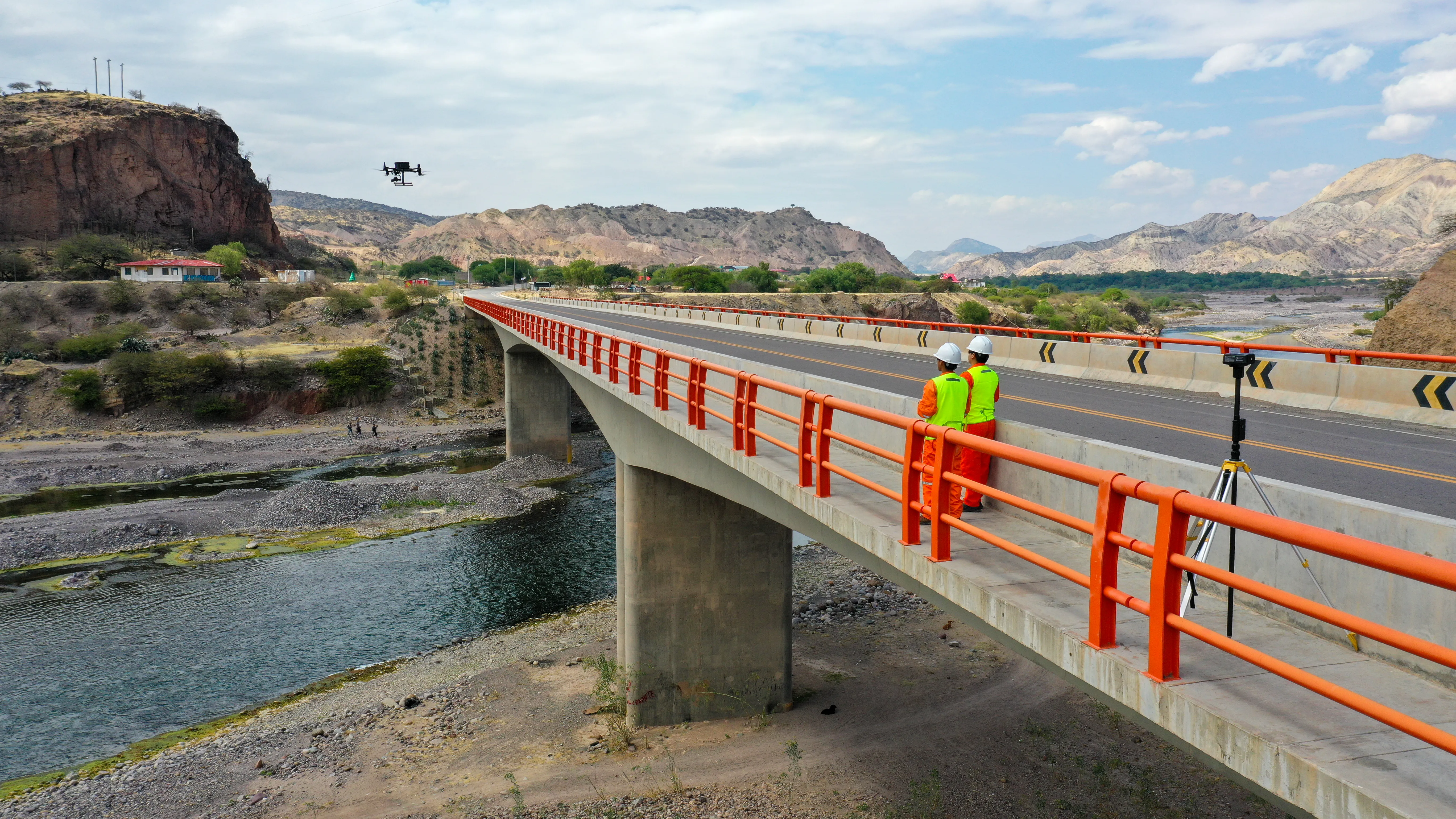

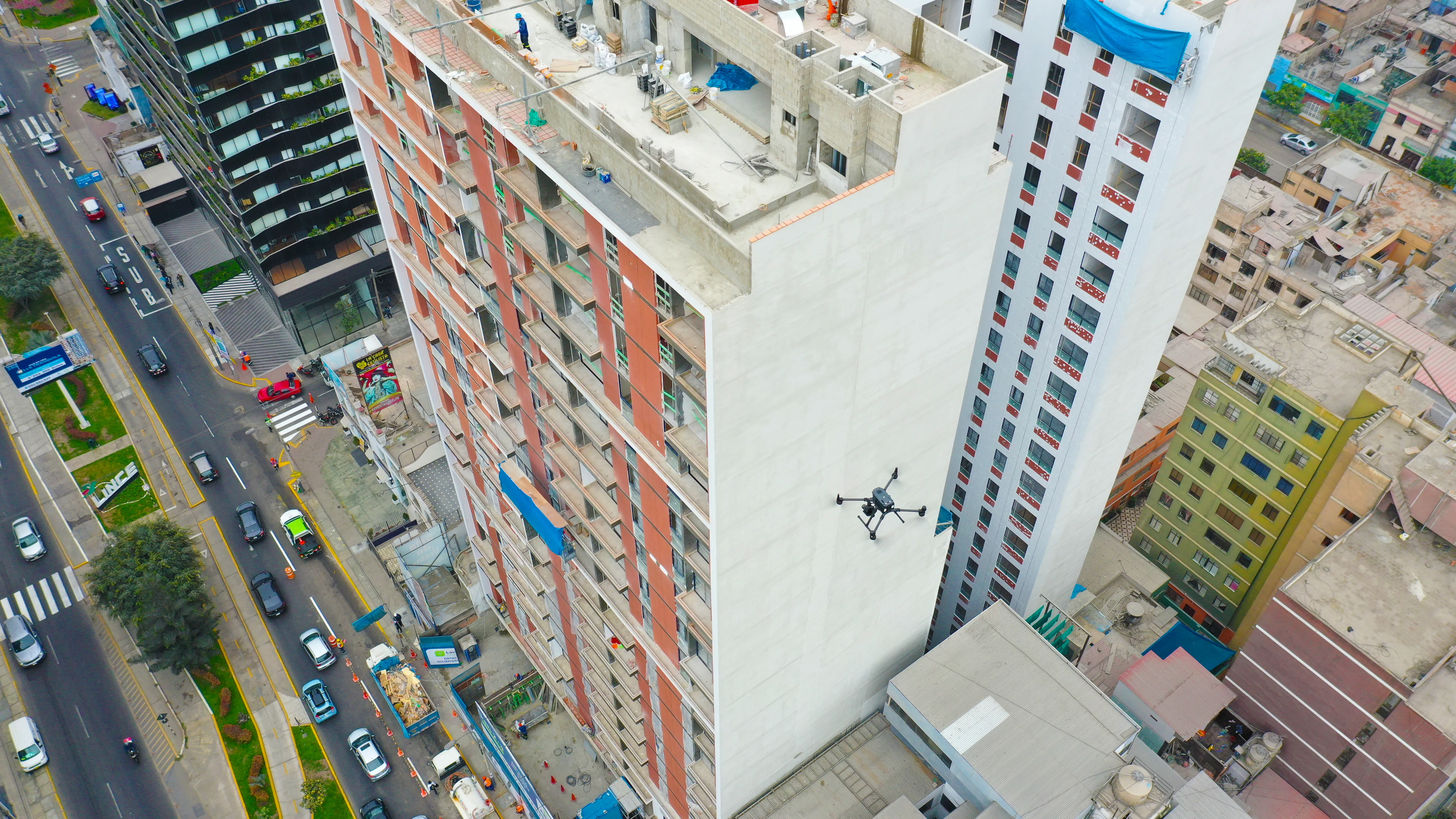

Inspección de estructuras: Los drones pueden utilizarse para inspeccionar y revisar estructuras de puentes, presas, torres de transmisión de energía y otras estructuras, lo que reduce el tiempo y los costos asociados con la inspección en tierra.
Mediciones precisas: Los drones equipados con tecnología LIDAR pueden utilizarse para recopilar datos topográficos precisos y generar mapas detallados del terreno, lo que resulta en mediciones más precisas y eficientes.
Documentación visual: Los drones pueden utilizarse para tomar imágenes y videos aéreos de la obra para documentar el progreso y para presentar informes a los inversores y reguladores.
En un seguimiento de obra realizado con drones, se pueden generar varios tipos de entregables que proporcionan información actualizada sobre el progreso de la construcción y permiten una supervisión detallada. Algunos de los entregables comunes en un seguimiento de obra con drones son:

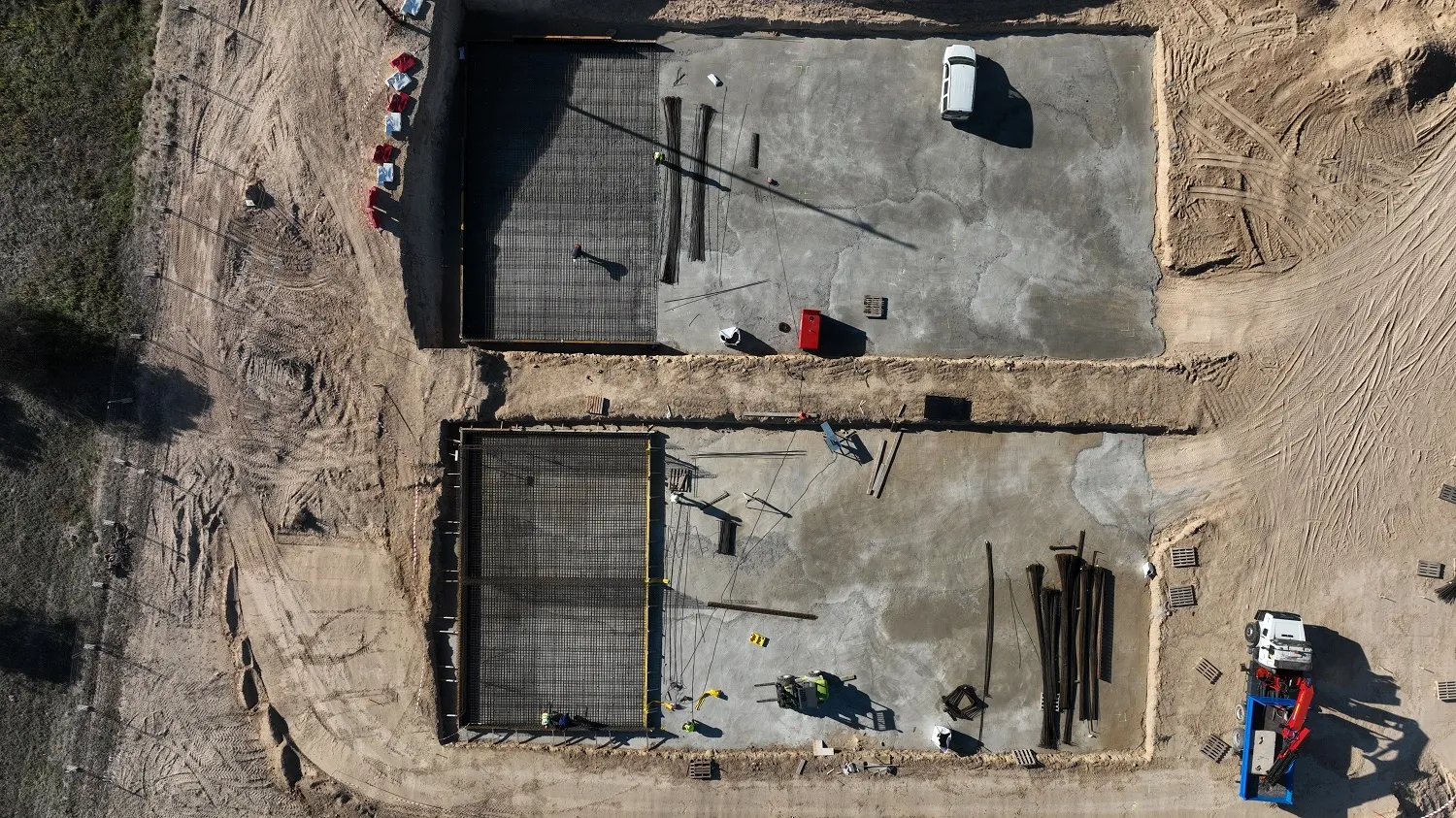

Imágenes y Videos Aéreos:
Capturas aéreas de la obra desde diferentes ángulos y alturas. Estas imágenes y videos proporcionan una vista general del sitio de construcción y permiten identificar cambios y avances.
Modelos 3D:
Utilizando fotogrametría, se pueden crear modelos 3D detallados de la obra en construcción. Estos modelos pueden ayudar a visualizar el estado actual de la obra y compararlo con el diseño original.
Mapas de Ortofotografías Actualizadas:
Imágenes aéreas rectificadas y corregidas geométricamente que muestran el estado actual de la obra. Estos mapas pueden ser superpuestos con planos de diseño para comparar avances.
Mapas de Contornos y Elevaciones:
Mapas que representan los cambios en el terreno y las elevaciones a lo largo del tiempo. Pueden ayudar a identificar movimientos de tierra y cambios topográficos.
Volumetría:
Análisis de volumen para calcular la cantidad de tierra movida, relleno o excavación en diferentes etapas de la obra.
Comparativas Temporales:
Comparación visual entre diferentes momentos del proyecto para identificar cambios y progresos. Estas comparativas pueden hacerse a través de imágenes superpuestas o mapas de diferencias.
Análisis de Avance:
Información cuantitativa y visual sobre el avance de diferentes elementos de la construcción, como paredes levantadas, estructuras completadas, etc.
Informe de Estado:
Un informe detallado que destaque los avances realizados, los desafíos enfrentados y los próximos pasos. Puede incluir imágenes y datos específicos sobre el progreso.
Identificación de Desviaciones:
Utilizando los datos capturados por el drone, es posible identificar desviaciones con respecto al diseño original y tomar medidas correctivas.
Documentación Legal:
Los registros visuales y los datos generados por el seguimiento de obra con drones pueden ser útiles en casos de disputas legales o reclamaciones.
Es importante que los entregables se adapten a las necesidades del proyecto y a las especificaciones del cliente. Un seguimiento de obra con drones puede proporcionar información valiosa para la gestión eficiente del proyecto y la toma de decisiones informadas.
